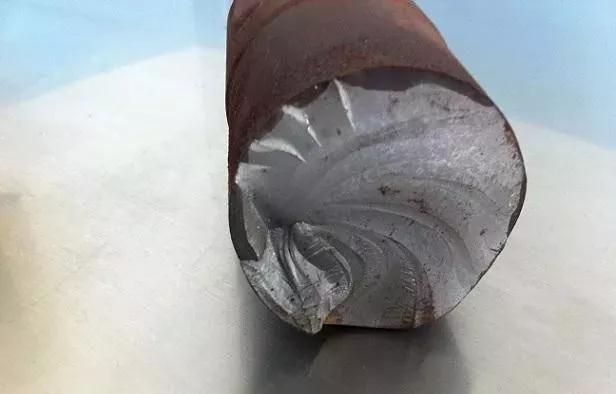

斷口檢驗是宏觀檢驗中常用的一種方法，它是反映產品質量極為重要的手段之一。通過斷口檢驗，可發現鋼本身的冶煉缺陷和熱加工、熱處理等制造工藝中存在的問題。斷口檢驗有很大的優點，即對于在使用過程中破損的零件和在生產制造過程中由于某種原因而導致破損的斷口，以及做拉力、沖擊試驗試樣破斷后的斷口，無需任何加工制備試樣，就可直接進行觀察和檢驗。技術條件規定，斷口檢驗須制備試樣，斷口試樣制備不當，會導致錯誤的判斷。斷口檢驗和酸蝕試驗有時可同時并用，互相補充，避免缺陷漏檢。斷口試樣的選取部位及加工方法應遵循相應的技術條件和有關標準，因為鋼中的偏析、非金屬夾雜物及白點等缺陷在熱加工時，均會沿加工變形方向延伸，所以這些缺陷在鋼材的縱向斷口上容易被顯示，故在選取鋼材斷口檢驗試樣時，應盡可能選縱向斷口。

一、 縱向斷口制備方法

可先切取橫截面試樣，厚度一般為 15～20mm，有時可更厚一些，然后用冷切、鋸割截??；若用熱切、鋸或切割必須將熱影響區（30～50mm）除去。為了容易折斷試樣，開槽深度約為試樣厚度的 1/3。當折斷有困難時，可適當加深刻槽深度。

二、 橫向斷口制備方法

橫向斷口試樣長度可取 100～140mm，在試樣中部的一邊或兩邊刻槽，刻槽時應保留斷口的截面≤50%鋼材原截面。

三、 鋼材斷口的分類及各種缺陷形態的識別

鋼材斷口的分類及各種缺陷形態的識別按國標 GB/T 1814《鋼材斷口檢驗法》進行評定。該標準適用于結構鋼、滾珠鋼、工具鋼及彈簧鋼的熱軋、鍛造、冷拉條鋼和鋼坯。其他鋼類要求作斷口檢驗時可參照該標準。

(1)纖維狀斷口。纖維斷口又稱韌性斷口，此類斷口呈纖維狀，無金屬光澤，顏色發暗，看不到結晶顆粒，斷口邊緣常有明顯的塑性變形。出現這種纖維狀斷口形貌，表明鋼材有較好的塑性及韌性。

(2)結晶狀斷口。結晶狀斷口常出現于熱軋或退火的鋼中，斷口齊平，呈銀灰色，有強烈的金屬光澤，有明顯的結晶顆粒，這種斷口在折斷開時未發生明顯的塑性變形，屬脆性斷口。

(3)層狀斷口。層狀斷口的特征在縱向上，沿?zé)峒庸し较虺薀o金屬光澤的、凹凸不平的層次起伏的條帶，條帶中有白色或灰色線條。這種缺陷類似于劈裂的木紋狀。層狀主要由于多條相互平行的非金屬夾雜物的存在造成的，此種缺陷對縱向力學性能影響不大，對橫向塑性、韌性有顯著降低。

(4)白點斷口。白點斷口上呈圓形或橢圓形銀白色斑點，斑點區域內的晶粒一般比基體晶粒粗。白點有時也會呈鴨嘴形裂口，其尺寸變化較大，可由幾毫米到幾十毫米，有時達 100mm 以上，白點缺陷一般分布于偏析區，有時沿加工變形方向分布。白點缺陷是鋼中氫和內應力共同作用下造成的，屬于破壞金屬連續性的缺陷。有白點缺陷的鋼延伸率很低，斷面收縮率和沖擊韌性降低更明顯。有白點缺陷的鋼或零件在熱處理時易形成淬火裂紋，有時開裂。故白點缺陷在鋼中是不允許存在的。

(5)縮孔殘余斷口?？s孔殘余斷口在縱向軸心區，呈非結晶構造的條帶或疏松帶，有時其上伴有非金屬夾雜物或夾渣，淬火后試樣沿條帶往往有氧化色。這種缺陷一般產生在鋼錠頭部的軸心區，主要由于鋼錠在凝固時補縮不均或熱加工時切頭過少等原因造成。有時會在一定長度

的鋼材中貫穿存在，屬于破壞金屬連續性的缺陷。

(6)氣泡斷口。氣泡斷口的特征是沿著熱加工方向呈內壁光滑、非結晶的細長條帶。氣泡斷口分皮下氣泡斷口和內部氣泡斷口兩類。鋼中氣泡主要由于鋼液中氣體含量過多，澆鑄系統潮濕、錠模有銹等原因造成，屬于破壞金屬連續性的缺陷。

(7)非金屬夾雜物（肉眼可見）及夾渣斷口。非金屬夾雜物（肉眼可見）及夾渣斷口會在縱向斷口上呈不同顏色（灰、淺黃、黃綠色等）非結晶的細條帶或塊狀缺陷，無一定的規律性，在整個斷口上均可出現。

(8)黑脆斷口。黑脆斷口缺陷在斷口上呈局部或全部的黑灰色，嚴重時可看到石墨顆粒。黑脆缺陷主要是由于鋼中發生石墨化造成，石墨（除石墨化鋼外）破壞了鋼的化學成分和組織的均勻性，使淬火硬度降低，性能變壞。一般出現在多次退火后共析和過共析碳素工具鋼中，或

含硅的彈簧鋼中。黑脆缺陷不能用熱處理或熱加工方法改善和消除。

(9)石狀斷口。石狀斷口缺陷在斷口上表現為無金屬光澤、淺灰色、有棱角、類似碎石塊狀。輕微時只有少數幾個，嚴重時可布滿整個斷口。石狀斷口表征鋼材已嚴重過熱或已發生過燒，使鋼的塑性及韌性降低，特別是韌性降低最顯著。鋼材一旦出現石狀斷口，通常無法挽救。

(10)萘狀斷口。萘狀斷口缺陷的特征是，斷口上有弱金屬光澤的亮點或小平面，由于各個晶粒位向不同，這些小平面閃耀著萘狀的光澤。這種缺陷在結構鋼和高速鋼的斷口上均可見到。高速鋼中典型的萘狀斷口常因為工件多次重復淬火，又未經退火而造成的。結構鋼中的萘狀斷

口是由于鋼加熱時溫度過高或高溫保溫時間長導致晶粒長大而引起的。

(11) 瓷狀斷口。瓷狀斷口是一種有綢緞光澤、致密、類似細瓷碎片的亮灰色斷口。此種斷口常出現在過共析鋼和某些合金鋼經淬火或淬火及低溫回火的鋼材（坯）上。

(12) 臺狀斷口。臺狀斷口是在縱斷口上，呈比基體顏色略淺、變形能力稍差、寬窄不同，較為平坦的片狀（平臺狀）結構。多分布在偏析區內。臺狀斷口一般產生在樹枝晶發達的鋼錠頭部和中部。它是鋼沿粗大樹枝晶斷裂的結果。此種缺陷對縱向力學性能無影響；橫向塑、韌

性略有降低，當臺狀富集夾雜時，明顯降低橫向塑性。

(13) 撕痕狀斷口。撕痕狀斷口是在縱向斷口上，沿?zé)峒庸し较虺驶野咨?、變形能力較差、致密而光滑的條帶。其分布無一定規律，嚴重時布滿整個斷面?？僧a(chǎn)生在整個鋼錠中， 一般在鋼錠尾部較重，頭部較輕。尾部的條帶多表現為細而密集，頭部的則較寬。它是鋼中殘余鋁過

多，造成氮化鋁沿鑄造晶界析出，沿此斷裂造成的。輕微的撕痕狀對力學性能影響不明顯，嚴重時，明顯降低橫向塑、韌性，也使縱向韌性有所降低。

(14) 內裂斷口。常見的內裂分為“鍛裂”與“冷裂”兩種?！板懥选钡奶卣魇枪饣钠矫婊蛄芽p?！袄淞选钡奶卣魇桥c基體有明顯分界的、顏色稍淺的平面與裂縫。每個平面較為平整，清晰可見平行于加工方向的條帶。經過熱處理或酸洗的試樣可能有氧化色。內裂斷口產生于軸心附近部位的居多、“鍛裂”產生的原因是熱加工溫度過低，內外溫差過大，熱加工壓力過大，變形不合理等；“冷裂”是由于鍛軋后冷卻速度太快，組織應力與熱應力疊加造成的。它屬于嚴重破壞金屬連續性的缺陷。
