亚洲综合自拍中文字幕_韩国美女极度色诱视频国产_免費一區二區視頻_中文日韩无码人妻_四虎影院在线网址_中文字幕日韩无码一区_国产欧美一区二区另类精品狼友_欧美老熟妇乱子伦视频_97在线看免费视频_亚洲精品无码午夜福利

什么是時效變形？為什么會變形？我們該怎樣來避免？

1.什么是時效變形？

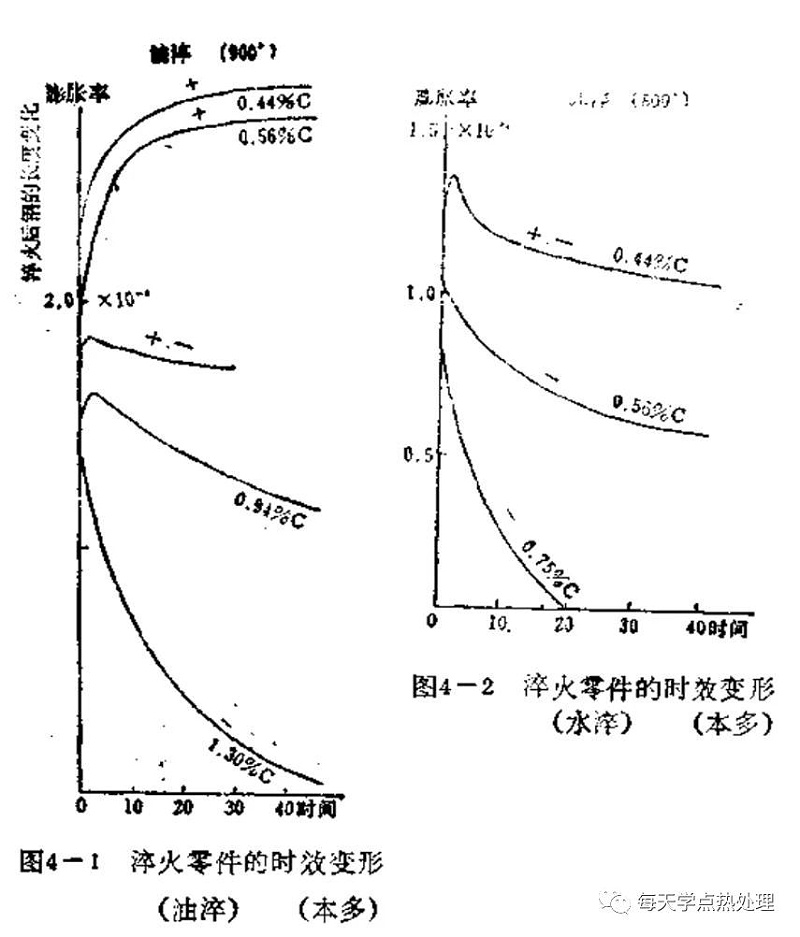

時效變形是零件放置在常溫下所發(fā)生變形(尺寸變化、變形)的總稱，也被稱為長年時效變化。在塊規(guī)及千分尺等精密測量工具中，這種時效變形是不允許的。 淬火零件時效變形的表現(xiàn)形式是最初膨脹，然后收縮。而這種膨脹.收縮的變化隨著鋼的含碳量不同而顯著不同。圖4一1和圖4一-2表示油淬和水淬過的碳鋼時效變形的情況。淬火件在常溫放置中的膨脹是由殘余奧氏體的馬氏體化引起的，其收縮是由馬氏體分解引起的。

2.產(chǎn)生時效變形的原因是什么？
時效變形的原因是淬火時存在不穩(wěn)定組織(殘余奧氏體及馬氏體)和殘余應(yīng)力，而禍?zhǔn)资菤堄鄪W氏體。要想用淬火使之達到某種程度的硬度，無論如何也無法避開殘余奧氏體的存在。因此，淬火硬化的零件多多少少都有時效變形，這是不可避免的現(xiàn)象。
殘余奧氏體在常溫下的變化是緩慢的，沒完沒了地拖延下去.根據(jù)英國G.T. Brown的報告,在Cranbrook Kent遺跡.上發(fā)掘出來的鋼片(成分為W1工具鋼,1.2%C,0.2%Si,0.03% S.0.025，P0.025)是公元100年時的東西，是水淬而成的馬氏體組織,生有淬火裂紋。據(jù)說在其硬化的部位上還存在有15~20%的殘余奧氏體。經(jīng)過長達1860年之久仍存在殘余奧氏體，可見其轉(zhuǎn)變是多么緩慢！
3、如何防止時效變形
時效變形的原因是淬火殘余奧氏體馬氏體化時的膨脹和馬氏體的分解收縮。所以，為防止時效變形，首先應(yīng)當(dāng)消除不穩(wěn)定的殘余奧氏體，使之穩(wěn)定。在使殘余奧氏體穩(wěn)定的方法中首先應(yīng)考慮冷處理法。通過冷處理使殘余奧氏體馬氏體化,接著最好在200~250C的溫度下回火,使馬氏體穩(wěn)定。
冷處理用普通冷處理(一80℃左右)就可以了，但如果用超冷處理(-196℃),則不僅能防止時效變形。而且還能有效地提高零件的耐磨性。冷處理后，當(dāng)然要進行回火處理。
在300℃以上回火時，殘余奧氏體被分解，馬氏體也變?yōu)榍象w及索氏體穩(wěn)定，因此無需擔(dān)心時效變形。采用200℃左右的溫度回火，不但零件耐磨，而且不變形。例如，為防止塊規(guī)及金屬量具等的時效變形，絕對需要進行冷處理和回火處理的聯(lián)合作業(yè)。另外這樣的回火以重復(fù)2~3次為有效。無論如何，冷處理加上回火(2次)是防止時效變形有效而適宜的方法。

我們有些客戶會做長時效，這也是防止變形的有效方法之一，有問題歡迎前來咨詢。

還有一個好消息是今天我司不限電了，熱處理進爐恢復(fù)正常。這個限電好像是輪流的，我們也在積極了解信息。

文章來源公眾號每天學(xué)點熱處理，侵權(quán)請聯(lián)系刪除。
